槽式桥架与托盘式电缆桥架的区别在哪?
2018/9/5 阅读次数:[442]

电缆桥架是由托盘的直线段、弯通、组件以及托臂(臂式支架)、吊架等构成具有密接支承电缆的刚性结构系统之全称。

      托盘式电缆桥架具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装,也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种,在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩,所有配件与托盘式、槽式桥架通用。



      托盘式电缆桥架根据结构可分为:有孔托盘、无孔托盘和组装式托盘。

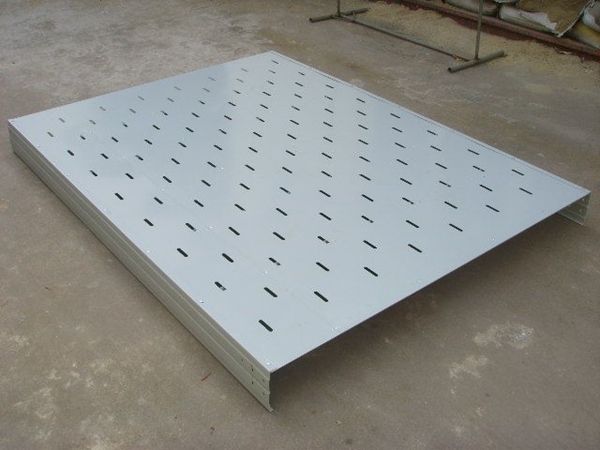

(1)有孔托盘是由带孔眼的底板和侧板所组成的槽形部件,或由整块钢板冲孔后弯制成的部件。
(2)无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。
(3)组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
      他们都是用来敷设电缆的,低压电缆和控制电缆共用同一托盘或梯架时,应选用中间设置隔板的梯架或托盘。

      1、槽式电缆桥架与无孔托盘式电缆桥架是同一种产品吗?
      2、槽式电缆桥架与无孔托盘式电缆桥架是不是都可以敷设电力电缆?

      槽式直通电缆桥架与无孔托盘式电缆桥架是都可以敷设电力电缆;断面、结构形式不同而已。
封闭的槽盒、无盖的托盘还有梯架都属于电缆桥架,三种桥架的结构形式不同,一些性能也有差异,比如防护性以槽式****、梯架最差,但通风冷却性却相反。



槽式桥架与托盘式电缆桥架的区别(使用)
      槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆。
      槽式桥架最适用于敷设计算机电缆、通信电缆、热电偶电缆及其槽式桥架高灵敏系统的控制电缆等。
      托盘式桥架适用范围托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。
      槽式桥架一般仪表用的多,电气桥架一般多用梯式桥架和托盘式桥架。其中动力电缆一般只用梯架式桥架。托盘式桥架一般用于控制电缆的敷设。主要是依据电缆散热性能。



槽式桥架与托盘式电缆桥架的区别(外形)

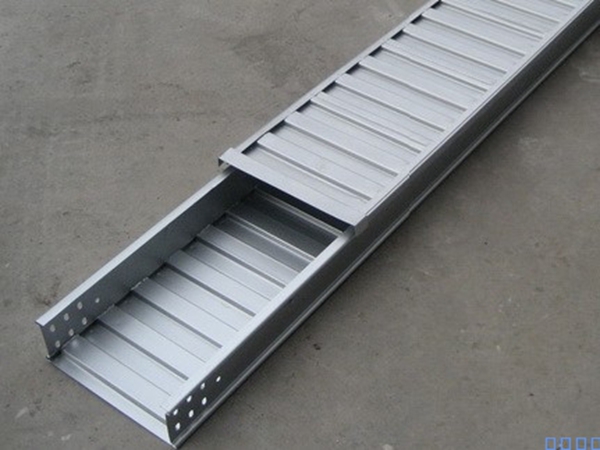

      槽式电缆桥架是一种全封闭型电缆桥架。托盘桥架一般指的是有孔的槽式桥架。由于开了散热孔,托盘式桥架板材的厚度要更厚些。





槽式桥架与托盘式电缆桥架的区别(性能)
      槽式桥架是360度全封闭的,主要功能是屏蔽干扰,抗腐蚀,对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
      托盘式桥架其表面处理可根据用户需要可分为镀锌、静电喷塑和热镀锌三种,在重腐蚀环境中可作特殊防腐处理。
      托盘桥架底部有很多腰形孔,以利于散热。
